具體方法如下：
1、通過串口線把PC與IF2相連接，IF2串口定義如下：
| 針腳 |
定義 |
| 1 |
NC |
| 2 |
Receive data (RXD) |
| 3 |
Transmit data (TXD) |
| 4 |
NC |
| 5 |
Signal ground |
| 6 |
NC |
| 7 |
Request to send (RTS) Low |
| 8 |
Clear to send (CTS) Low |
| 9 |
NC |
2、PC上打開一個超級終端程序或者串口通訊工具，然后設置相應的串口通訊參數：波特率：115200，數據位：8，奇偶校驗：無，停止位：1，流控制：無

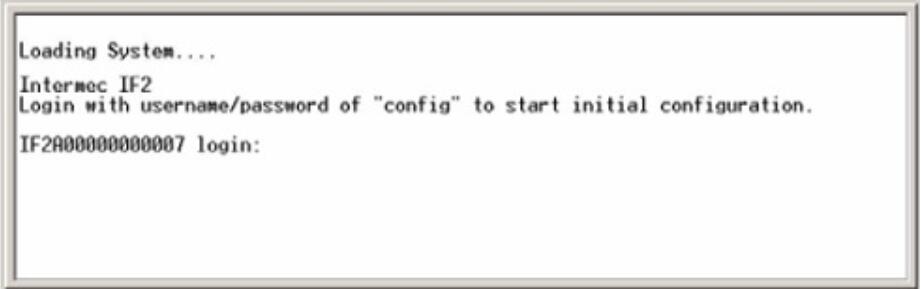

3、IF2連接電源后，啟動后，超級終端上會顯示出IP2的啟動信息，幾分鐘后，會顯示出登陸信息，如下圖所示：

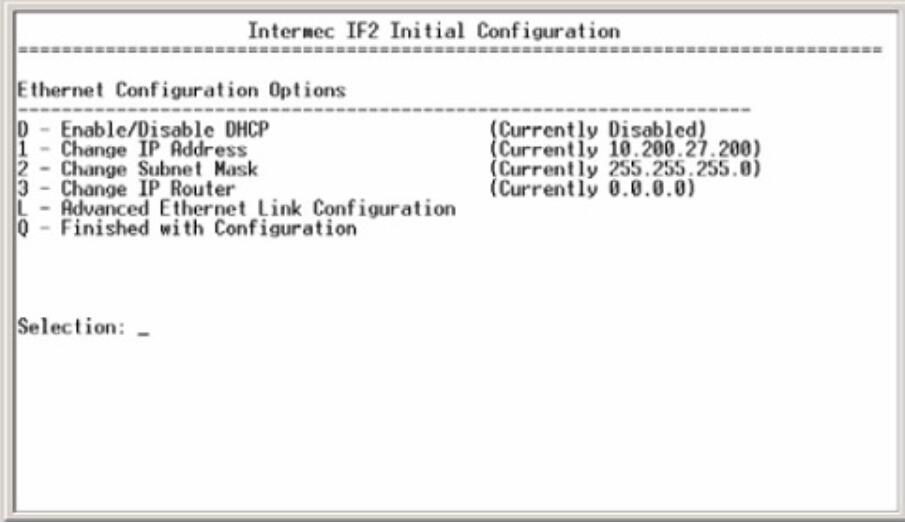

4、輸入：config，按回車，再輸入：config，按回車，就會顯示出IP2的初始化配置信息，如下圖所示：

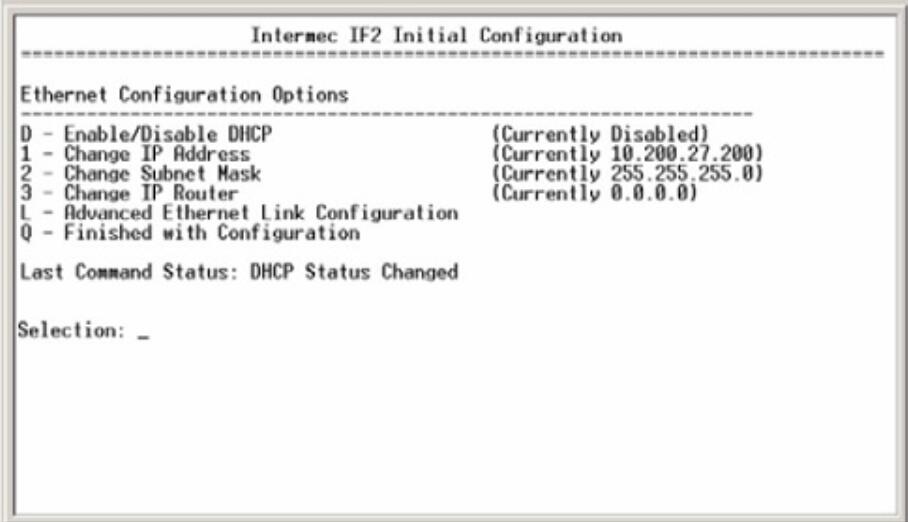

5、如果DHCP被打開了，按D鍵，DHCP將被關閉，Ethernet configuration options信息如下：
6、按1鍵，然后輸入要設置的IP地址
7、按回車后，初始IP地址就設置好了
8、如果要設置子網掩碼，按2鍵，如果要設置網關，按3鍵
9、按Q鍵，退出配置屏幕
