一、調整切刀模塊的位置與定位通路前需注意的事項
1、操作前必須關閉打印機電源，并且拔掉電源線。
2、打印機的電子設備容易受到靜電放電的影響，在操作前，建議穿戴靜電手環連接到打印機底座上。
3、這個過程必須由敏用數碼的專業人員來完成。
二、斑馬Xi4條碼打印機切刀組裝結構圖

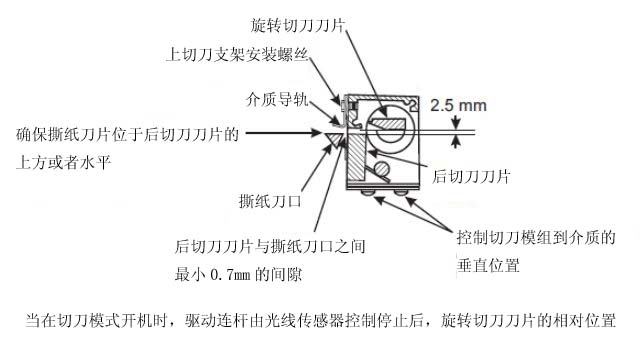

 三、斑馬Xi4條碼打印機切刀機械裝配位置圖
 四、斑馬Xi4條碼打印機檢查和校正切刀模塊的安裝位置
在重定位上臂前，應該首先檢查切刀模塊的位置，切刀模塊的任何移動都會影響刀片的位置，因?yàn)樗潜贿B接到主連桿上的。

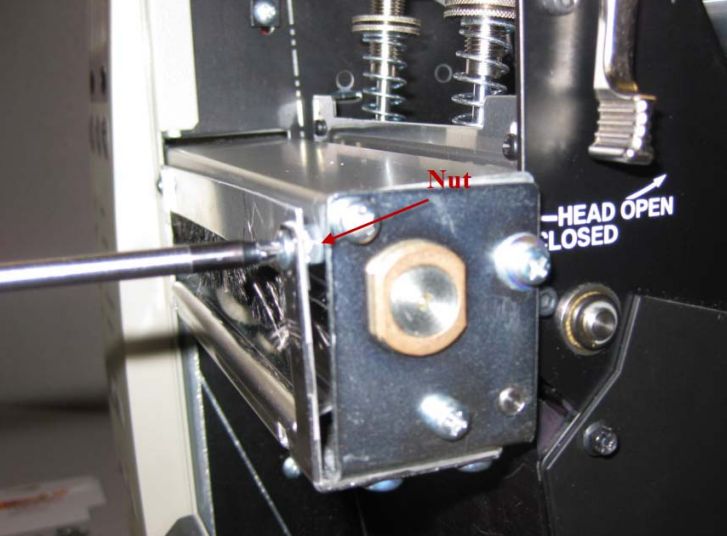

1、擰松切刀模塊前面左側固定靜電毛刷的十字螺絲，然后，擰下右側螺絲，并把架子后面的螺母(Nut)拿掉。

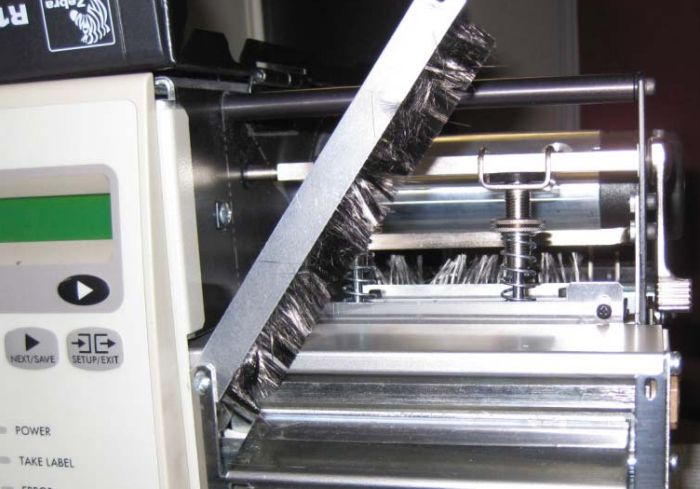

2、擺動靜電毛刷離開介質路徑，然后可以觀察到切刀模塊的介質路徑與旋轉刀片。

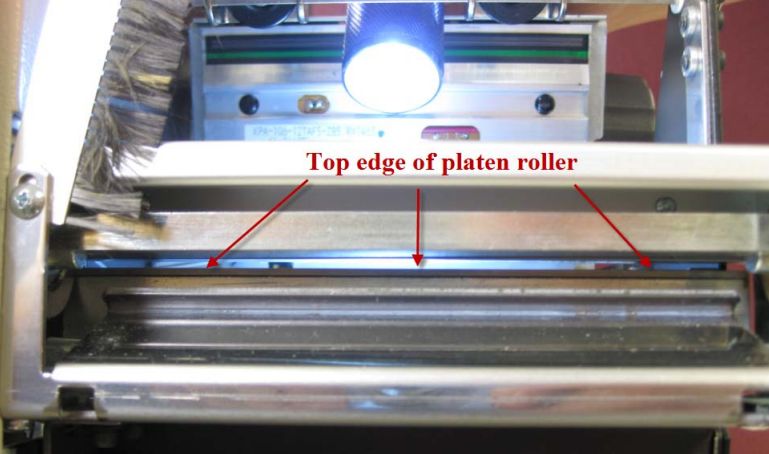

3、打開打印頭，使用一個手電筒，照亮輥軸的頂部到切刀模塊的后邊。
4、檢查一下輥軸的頂部與切刀模塊是否平行？
5、如果兩端的高度是相同的，那么直接進行切刀重定位過程。

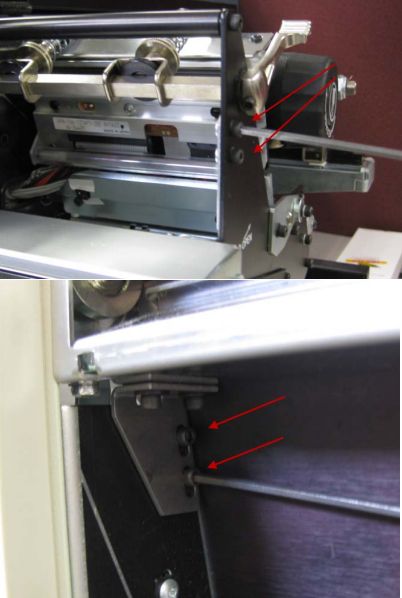

6、如果需要調整的話，那么使用7/64六角扳手松開切刀模塊上面的四個內六角螺絲。
7、移動和調整切刀模塊，以使輥軸的頂部與切刀模塊平行。
8、擰緊四個內六角螺絲。檢查是否平行？如果已經調節好，那么進行重定位。
9、如果切刀功能正常了，那么重新把靜電刷安裝好。 五、斑馬Xi4條碼打印機重定位上驅動臂
如果介質會碰到切刀刀片，或者切刀不能完全切斷通過的介質材料，那么上驅動臂將必須被校準。
注意：上驅動臂作為切刀機械組件的一部分在出廠時已經校準好了，如果它的位置被改變了，那么可以通過下面的步驟來重新調整上驅動臂。在進行下面的操作時，打印機必須工作在切刀模式下。
1、檢查切刀模塊的安裝位置。
2、拆開后蓋。

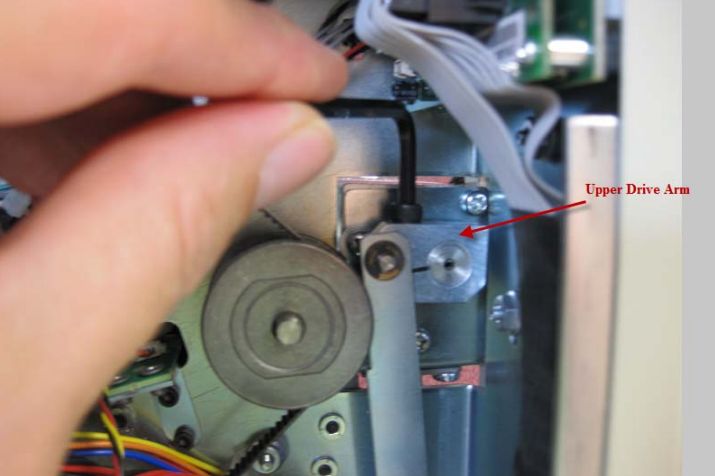

3、定位上驅動臂（連接到切刀模組旋轉刀片軸上）
4、使用5/32六角螺絲刀，松開圖中一個內六角螺絲。

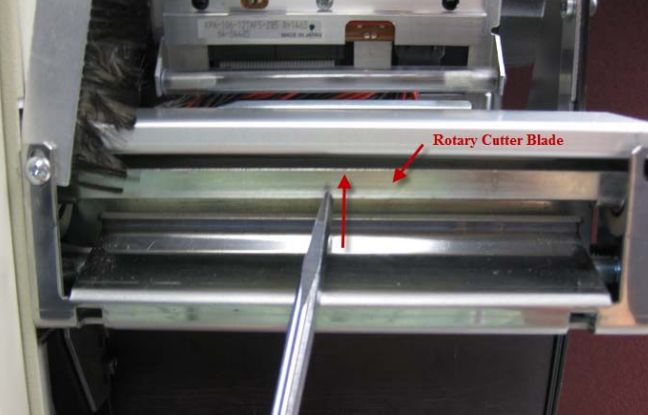

5、通過一個螺絲刀來推動前邊緣，來移動切刀模塊的旋轉切刀刀片。

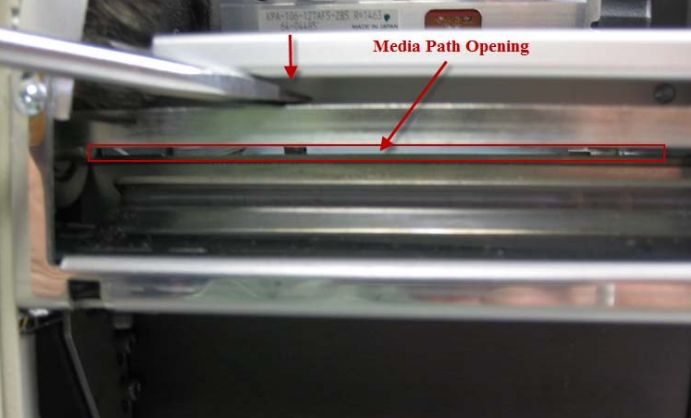

6、從切刀模塊的前面看去，你可以看到旋轉刀片會阻塞左邊的介質路徑。輕輕的撬動旋轉刀片，以完全看到整個寬度的介質通道為止。
7、擰緊上驅動臂上的內六角螺絲，然后進行功能測試。
8、如果功能正常了，重新安裝好后蓋和靜電刷。
